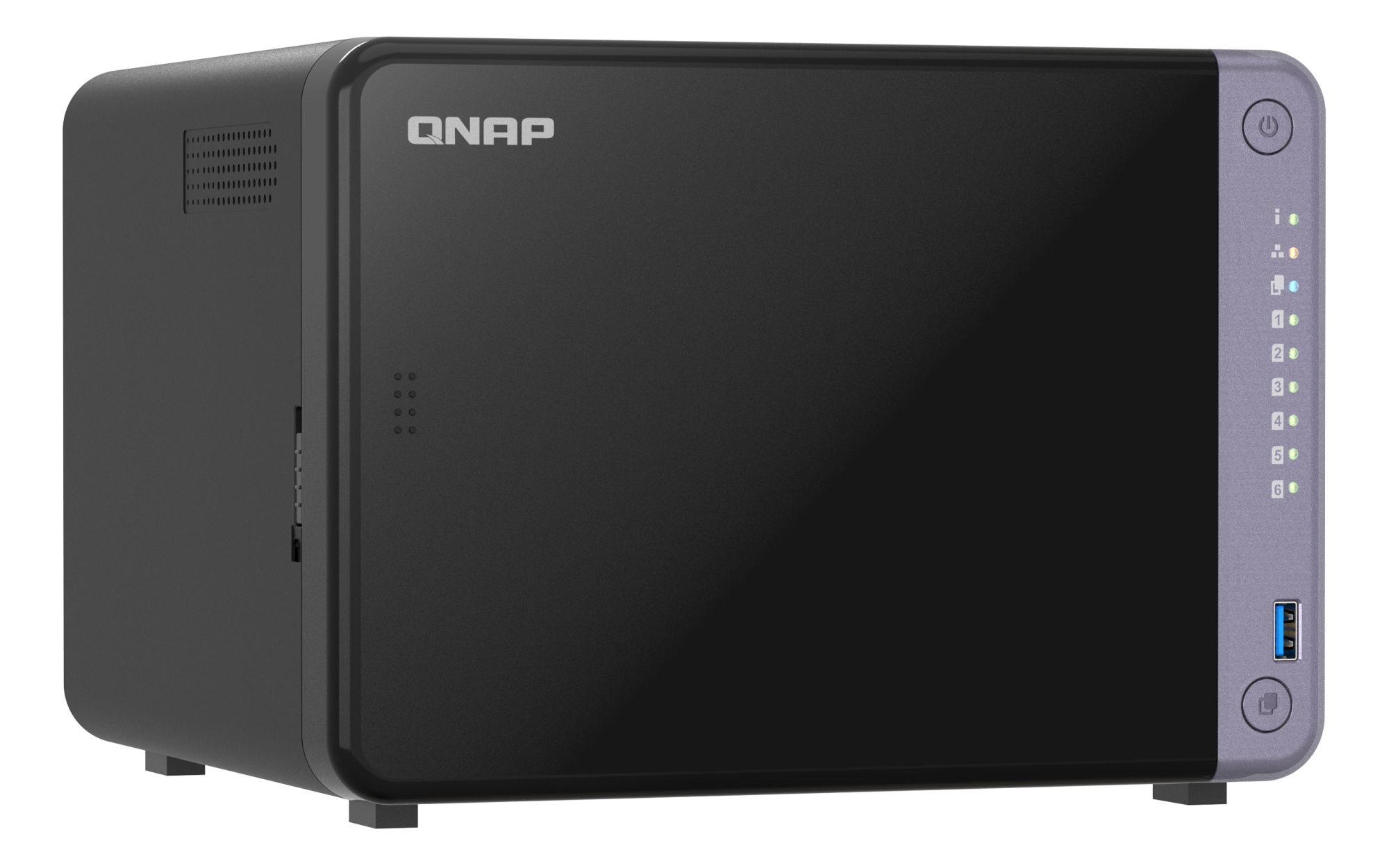

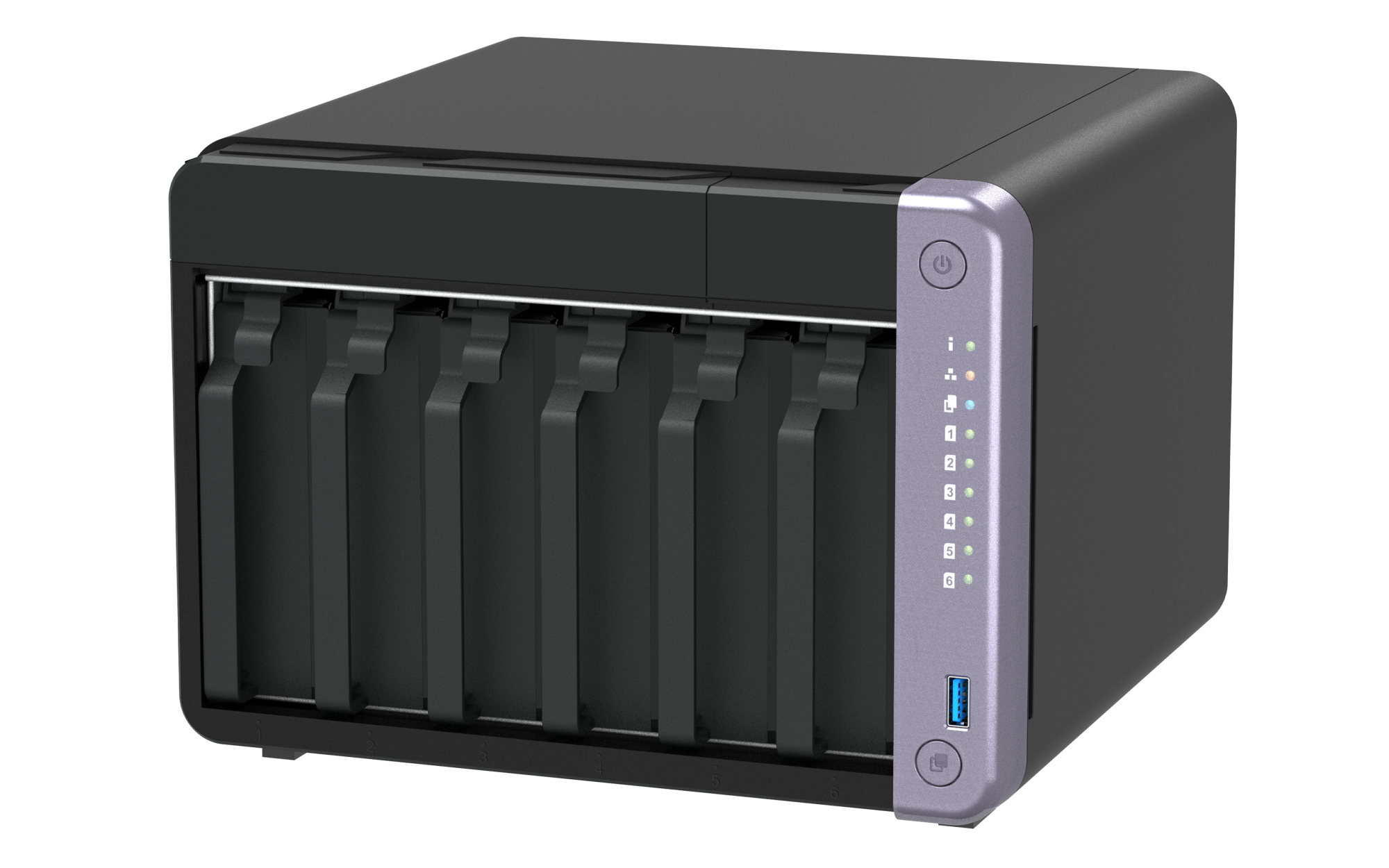

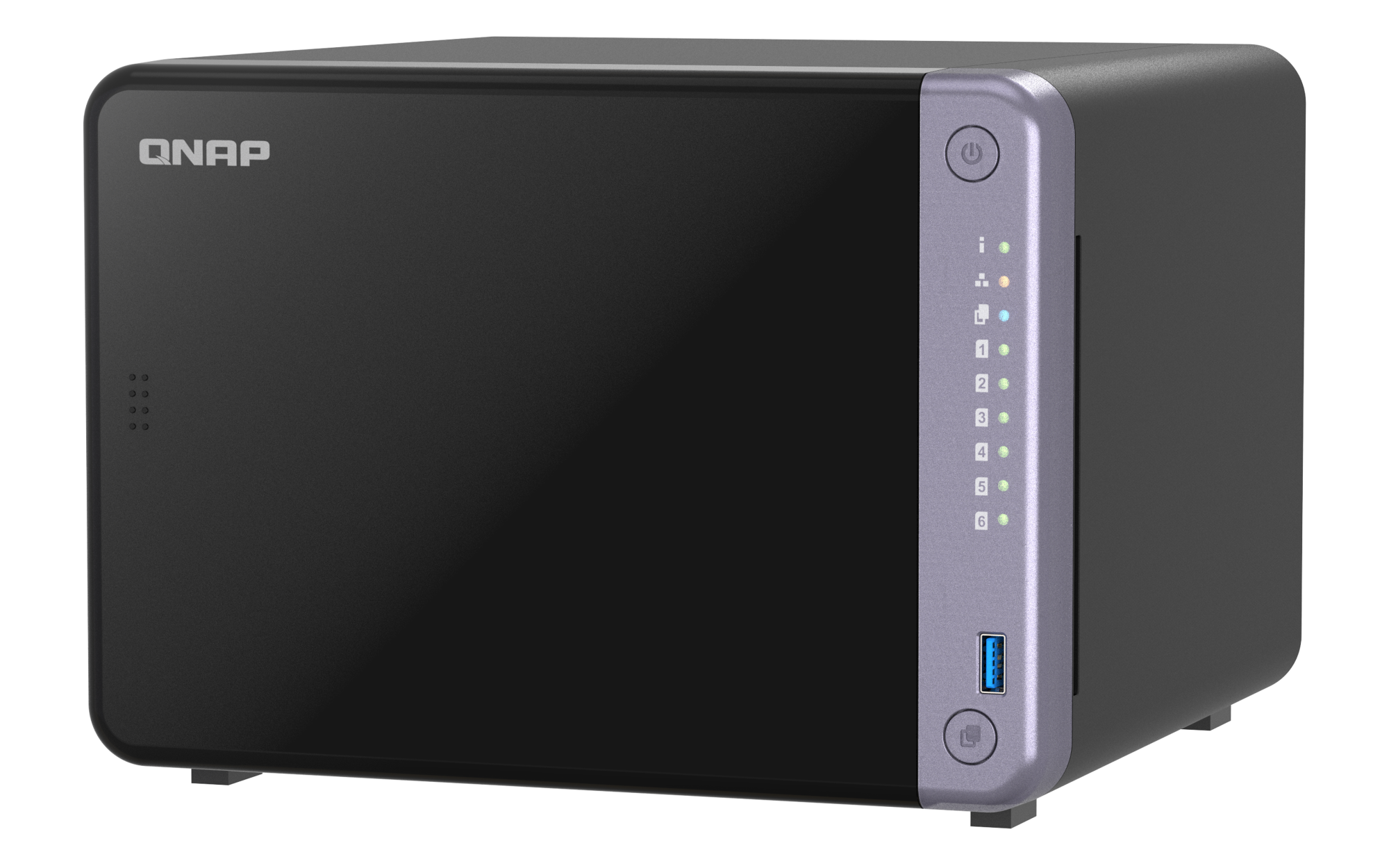

QNAP 6diskli Alpine AL524 QC-4GB RAM-2-10GbE SFP+ Nas Server TS-632X

TS-632X
İş yüklerinizi hızlandırmak için tasarlanmış, uygun fiyatlı 6 yuvalı 10 GbE NAS cihazı.


TS-632X ile 6 bölmeli depolama kapasitesinin potansiyelini ortaya çıkarın ve 10 GbE hızından yararlanın! Bu çok yönlü depolama çözümü, güvenli yedekleme, hızlı veri iletimi, konteyner uygulamaları desteği ve daha fazlasını sunar. Uygun fiyatlı ancak güçlü olan TS-632X, bütçenizi aşmadan iş akışı verimliliğini artırır.
Çoklu görev için dört çekirdekli işlemci
Dört çekirdekli 2.0GHz işlemci ve 4 GB ECC olmayan RAM (16 GB'a kadar genişletilebilir, ECC RAM'i destekler)
Çift portlu 10GbE SFP+
Yüksek hızlı 10 GbE bağlantı, yoğun veri iletimi için aktarım hızını artırır ve yedekleme süresini kısaltır.
2.5GbE olmazsa olmaz!
Bant genişliğini ve erişim hızını artırmak için dahili çift 2,5 GbE bağlantı noktalarıyla SMB Çok Kanallı veya Bağlantı Noktası Birleştirme özelliğinden yararlanın.
PCIe Gen 3 genişletilebilirliği
Daha fazla G/Ç potansiyeli için NAS'a 2,5/5/10 GbE bağlantısı veya M.2 SSD yuvaları eklemek üzere bir PCIe genişletme kartı takın.
Daha hızlı USB aktarımı ve yedekleme
Tek Dokunuşla Kopyalama desteğine sahip iki adet USB 3.2 Gen 1 (5Gbps) bağlantı noktası, USB aygıtlarından/aygıtlarına daha hızlı yedekleme yapılmasına olanak tanır.
Merkezi yedekleme ve anlık görüntü koruması
Farklı veri türlerini ve uç noktaları kolayca yedekleyin ve fidye yazılımı tehditlerini önlemek için düzenli olarak anlık görüntüler oluşturun.


Yüksek performanslı ancak enerji verimli dört çekirdekli işlemci
TS-632X, dahili 4 GB belleğe sahip dört çekirdekli bir işlemci kullanır ve düşük güç tüketimiyle mükemmel okuma/yazma performansı sunarak ofiste çok yönlü NAS uygulamalarına ev sahipliği yapmak için güvenilir bir çözüm sunar.
İşlemci
Amazon şirketine bağlı Annapurna Labs tarafından üretilen Alpine AL524 dört çekirdekli 2.0 GHz işlemci.
Hafıza
Dahili 4 GB ECC olmayan RAM, 16 GB'a kadar yükseltilebilir ve ECC RAM'i destekler.
Şifreleme Motoru
AES 256-bit şifrelemeyi destekler.
Bağlantılar
2 adet USB 3.2 Gen 1 (5Gbps) bağlantı noktası


10 GbE ağı ile sorunsuz iş akışlarını geliştirin.
Ekip işbirliğini optimize etmek için esnek, yüksek hızlı bir ağ ortamı oluşturun.

1. Bireyler için hızlı doğrudan erişim: Daha hızlı LAN hızları elde etmek için TS-632X'in dahili 2,5 GbE ve 10 GbE portlarını kullanın.
2. Birden fazla kullanıcıyla verimli işbirliği: Daha fazla cihaz bağlamak için TS-632X'i genişletme kartları ve QNAP 10 GbE SFP+ anahtarlarıyla birlikte uygulayın.
Daha Fazla Bilgi Edinin: İşletmeler için yüksek hızlı bağlantı hakkında daha fazla bilgi

İşlemleri kolaylaştırmak için bant genişliğini artırın.
Dahili ağ portlarını kullanarak veya bir genişletme kartı takarak, aynı hızdaki iki veya daha fazla ağ portunu birleştirerek TS-632X'in ağ bant genişliğini en üst düzeye çıkarabilirsiniz. İhtiyaçlarınıza göre aşağıdaki seçeneklerden birini seçin:

KOBİ Çok Kanallı:
Küçük/ev ofis kullanıcıları için uygundur. Dosya aktarım hızını artırmak için NAS ve doğrudan bağlı istemciler arasında kullanılabilir bant genişliğini katlayarak kullanılabilirliği artırır.

Port Birleştirme:
BT altyapısının ağ anahtarları ve birden fazla son kullanıcıyı içerdiği orta ve büyük ölçekli işletmeler için önerilir.
Daha Fazla Bilgi Edinin: Bant genişliğini nasıl katlayabilirsiniz?
Gerçek performans, donanım yapılandırması ve ağ ortamı gibi faktörlere bağlı olarak değişiklik gösterebilir.


PCIe genişletme ile zengin G/Ç yetenekleri
TS-632X, uygulama çok yönlülüğünü en üst düzeye çıkarmak için çeşitli genişletme kartlarını destekleyen bir PCIe Gen 3 x 4 yuvasına sahiptir.
QM2 kartı

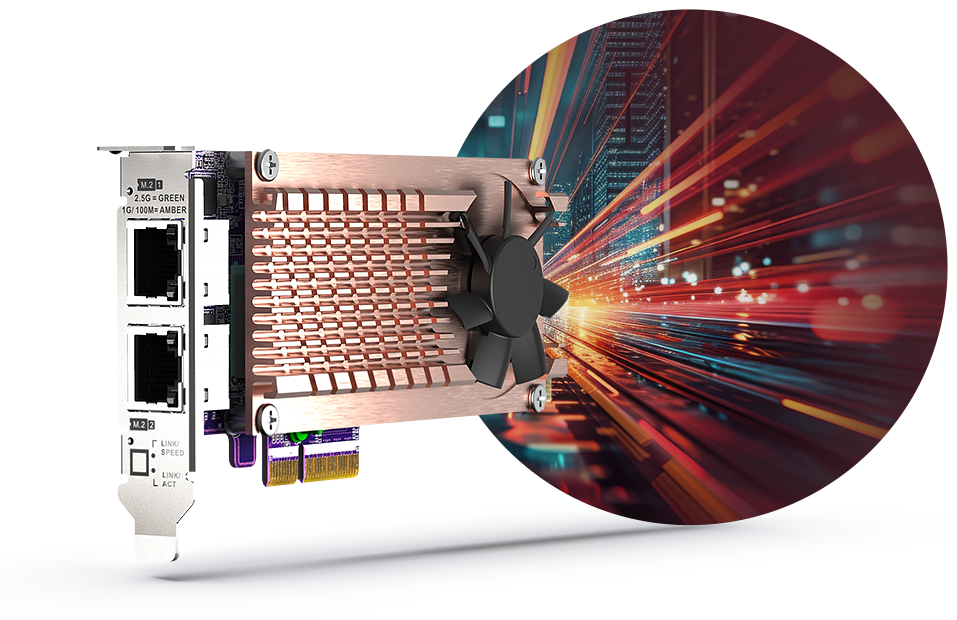

QM2-2P2G2T
Aynı anda iki adet 2.5GbE portu ve iki adet M.2 SSD yuvası ekleyin.
Daha Fazla Bilgi Edinin: Diğer QM2 kartlarını keşfedin



QM2 kartı

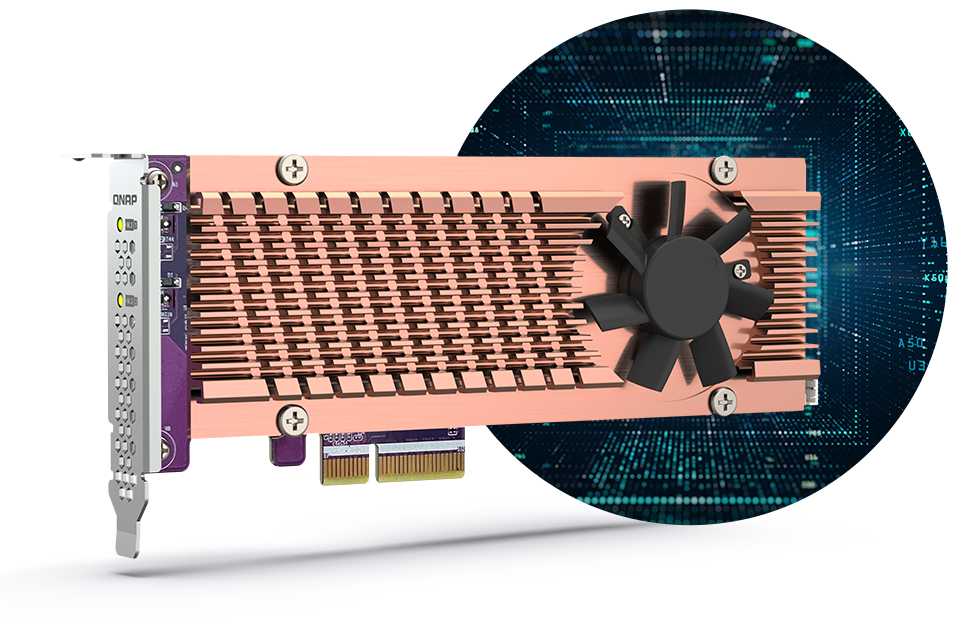

QM2-2P-344A
Depolama havuzu oluşturmak veya SSD önbelleklemesini etkinleştirmek için iki adet M.2 SSD ekleyin.
Daha Fazla Bilgi Edinin: Diğer QM2 kartlarını keşfedin



Ağ genişletme kartı

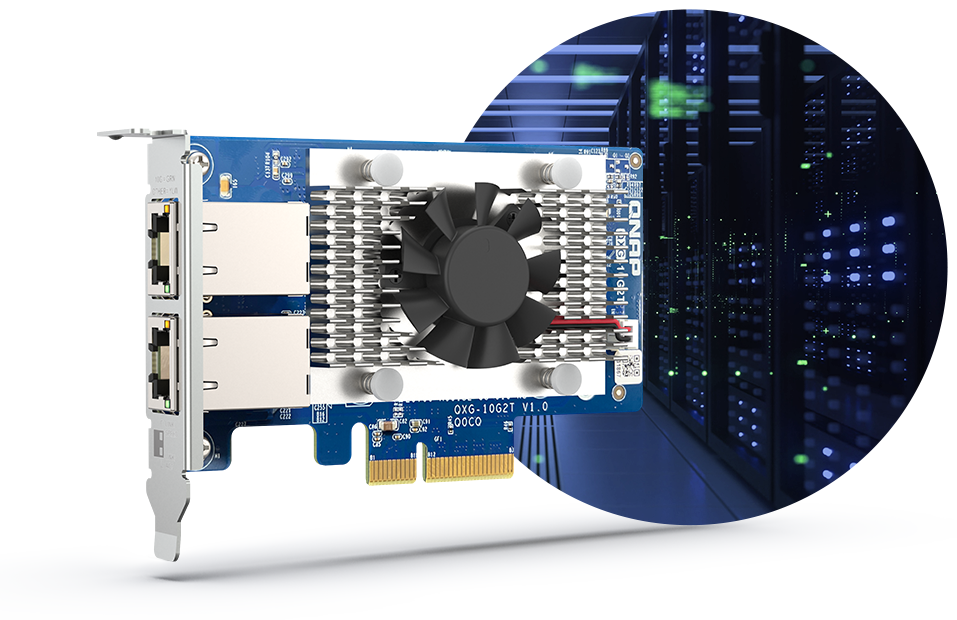

QXG-10G2T
Beş farklı hızı destekleyen iki adet 10 GbE portu ekleyin.
Daha Fazla Bilgi Edinin: Daha fazla ağ genişletme kartını keşfedin




Akıllı depolama
QNAP'ın özel uygulamaları, kullanımı kolay dosya depolama ve iş birliği araçları sunar. Anlık görüntüler ayrıca önemli verileri fidye yazılımlarından korumaya yardımcı olur.

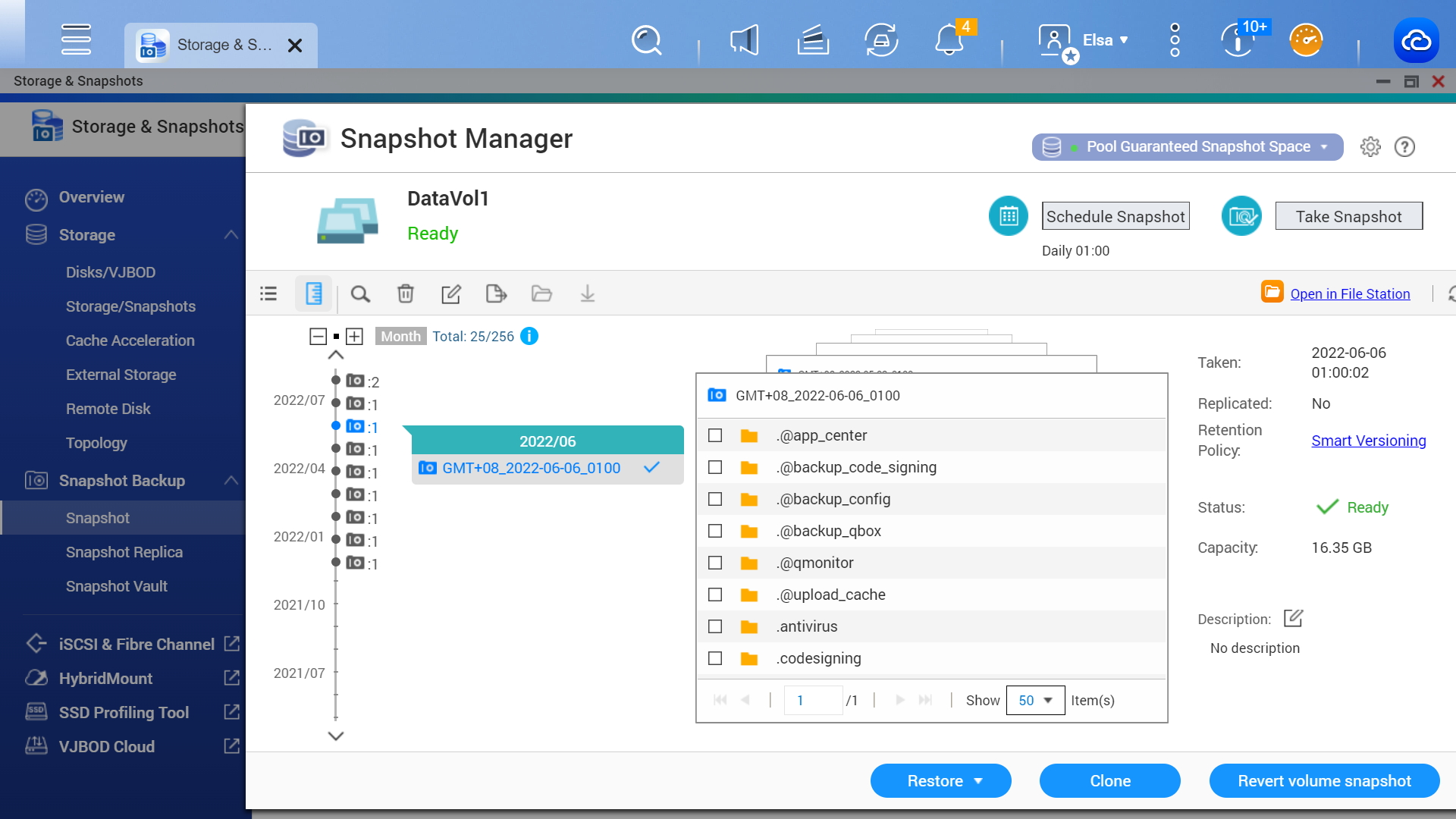

Anlık görüntü koruması
Üretim ve


Anlık görüntü koruması
Üretim verimliliğini artırın
Birim ve LUN anlık görüntüleri
" Anlık Görüntüler ", NAS sisteminizin ve verilerinizin tam durumunu kaydeder. Gerektiğinde belirli veriler ve dosyalar geri yüklenebilir.
Sürümleme
Düzenli olarak anlık görüntüler oluşturun. Ne kadar çok anlık görüntünüz olursa, veri kaybı riski o kadar düşük olur.
Akıllı anlık görüntü alanı yönetimi
QNAP, yeni anlık görüntüler için yeterli depolama alanı olmasını sağlamak amacıyla akıllı anlık görüntü alanı yönetimini destekler.

Qsync
NAS cihazı ile birden fazla bilgisayar veya mobil cihaz arasında dosyaları senkronize edin.
Qsirch
Anahtar kelimeler, renkler veya yüzler kullanarak belgeleri, medya dosyalarını ve e-postaları hızlıca bulun.
Qfiling
Dosyaları kategorilerine göre özel klasörlere otomatik olarak arşivlemek için dosyalama kuralları oluşturun ve zamanlamalar ayarlayın.
QuMagie
TS-632X, güçlü yapay zeka fotoğraf yönetiminden yararlanarak kişiler, nesneler, konumlar ve etkinliklere dayalı akıllı fotoğraf albümleri oluşturur ve fotoğrafların kolayca bulunmasını ve paylaşılmasını sağlar.

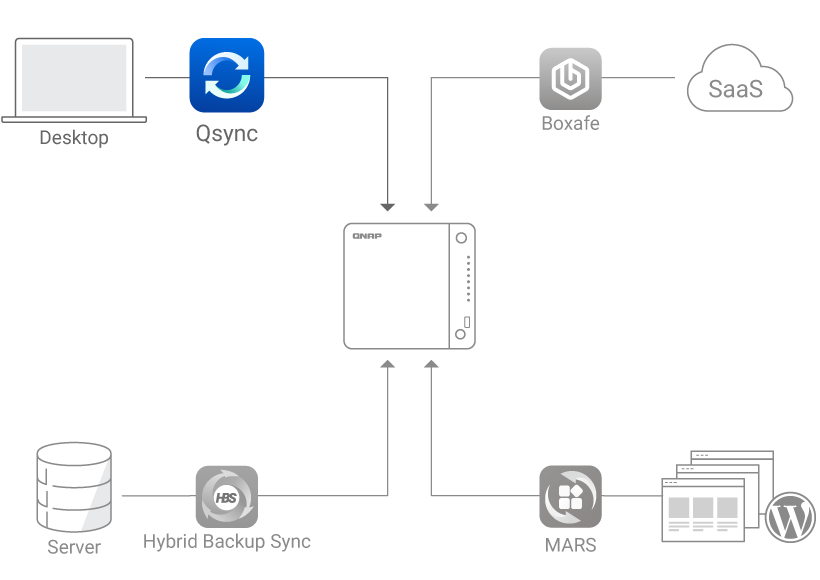

Basit Yedekleme
Yedekleme/kurtarma işlemlerini hızlandırmak için hepsi bir arada Yedekleme Çözümü ile üstün donanım performansı .
Tüm cihazlarınızın yedeğini alın.
NAS verileri için uzaktan çoğaltma
PC ve Mac yedeklemesi
Qsync ile bilgisayarınızdaki dosyaları NAS'a senkronize edin. TS-632X ayrıca Mac bilgisayarlar için Time Machine'i de destekler.
Dosya sunucusu yedeklemesi
SaaS Kurumsal Yedekleme Çözümü
Google Fotoğraflar ve WordPress yedeklemesi




Video Gözetimi
TS-632X'i, 8.000'den fazla IP kamera ve ONVIF uyumlu kamera ile uyumlu, profesyonel, hepsi bir arada bir gözetim NAS cihazına dönüştürün.
Kurulumu kolay:
İhtiyaçlarınıza göre abonelik veya sürekli lisans satın alarak entegre bir gözetim sistemini kolayca kurun. Tercih ettiğiniz lisansı seçin >
Her yerden gerçek zamanlı izleme:
Bilgisayarlarda veya mobil cihazlarda bulunan istemci uygulamalarından canlı yayınları izleyin ve uyarı olay bildirimleri alın.
Gözetim yedekleme sistemi:
Ana sunucu arızalandığında kayıt görevlerini otomatik olarak devralacak bir QVR Guard yedekleme sunucusu uygulayın .



Ana bilgisayar konteyner uygulamaları
Eğer Docker'ı merak ediyorsanız veya hobi amaçlı bir geliştiriciyseniz, TS-632X üzerindeki Container Station, Docker® hafif sanallaştırma teknolojisini entegre ederek her türlü bağımsız uygulamayı çalıştırmanıza olanak tanır. Popüler ve tamamen yapılandırılmış uygulamalar da dahil olmak üzere, yerleşik Docker Hub®'dan uygulamaları indirebilir ve tek bir tıklamayla dağıtabilirsiniz. Akıllı evlerden multimedya uygulamalarına kadar, yaratıcılığınızı keşfedebilir ve konteynerleştirilmiş uygulamaları hayata geçirebilirsiniz.

Container Station'ın yanı sıra, Uygulama Merkezi'nden daha fazla uygulama (yedekleme/senkronizasyon, içerik yönetimi, iletişim, indirme ve eğlence araçları dahil) edinebilirsiniz. TS-632X'inizin işlevselliğini daha da genişletmek için istediğiniz uygulamaları tıklayıp yüklemeniz yeterlidir.
Daha Fazla Bilgi Edinin: Konteyner İstasyonu , QTS Uygulama Merkezi


Geliştirilmiş siber güvenlik ve veri koruması
TS-632X, kötü niyetli saldırganları engellemek ve NAS'taki verilerin güvenliğini sağlamak için kapsamlı ayrıcalık ayarları ve koruma önlemleriyle donatılmıştır.
Hesap güvenliği
Yöneticiler, paylaşılan klasör izin ayarları aracılığıyla birden fazla NAS'ın erişim izinlerini yönetebilir. Parola kırma ve yetkisiz erişimi önlemek için çok faktörlü kimlik doğrulama (MFA) desteklenmektedir.
Güvenli uzaktan erişim
myQNAPcloud Link kullanarak NAS cihazınıza her yerden erişebilir , internet üzerinden güvenli bağlantılar kurabilirsiniz. Ayrıca QVPN kullanarak NAS cihazınıza VPN bağlantısı kurarak güvenliği artırabilirsiniz .
NAS Güvenlik Duvarı
QuFirewall, kullanıcı kurallarına göre proxy sunucuları ve onion yönlendirme (Tor) tarafından gönderilen şüpheli paketleri kısıtlar ve engeller. Ayrıca, tespit edilen kötü amaçlı paketlere göre engelleme listesini dinamik olarak günceller.
Kötü Amaçlı Yazılım Koruması
Malware Remover, en son kötü amaçlı yazılım tanımlarını kullanarak NAS cihazınızı düzenli olarak tarar. Virüslü dosyalar tespit edilirse, NAS veri güvenliğini sağlamak için derhal kaldırılır.

Sürüş sağlığı kontrolü ve arıza tahmini
DA Sürücü Analizcisi, sürücülerin beklenen ömrünü tahmin etmek için ULINK bulut tabanlı yapay zekayı kullanır ve NAS arıza sürelerine ve veri kaybına karşı korunmak için gelecekteki sürücü değişimlerini planlamanıza yardımcı olur. DA Sürücü Analizcisini keşfedin >


TS-632X-4G

İşlemci AnnapurnaLabs (Amazon şirketi) Alpine AL524, 4 çekirdekli, 2.0GHz

CPU Mimarisi 64-bit ARM
Kayan Nokta Birimi
Şifreleme Motoru
Sistem Belleği 4 GB SODIMM DDR4
Maksimum Bellek 16 GB (1 x 16 GB)
Hafıza Yuvası 1 x SODIMM DDR4
ECC destekli bellek
Flaş Bellek 512 MB (Çift önyükleme işletim sistemi koruması)
Sürücü Bölümü 6 x 3,5 inç SATA 6Gb/s, 3Gb/s
Sürücü Uyumluluğu 3,5 inç yuvalar:
3,5 inç SATA sabit disk sürücüleri,
2,5 inç SATA sabit disk sürücüleri,
2,5 inç SATA katı hal sürücüleri
Çalışırken değiştirilebilir
SSD Önbellek Hızlandırma Desteği
2,5 Gigabit Ethernet Bağlantı Noktası (2,5G/1G/100M) 2(2.5G/1G/100M)
10 Gigabit Ethernet Port 2 x 10GbE SFP+
Wake on LAN (WOL)
Jumbo Çerçeve
PCIe Yuvası 1
Yuva 1: PCIe Gen 3 x4
PCIe yuvası için kart boyutları: 190 x 68,9 x 18,76 mm / 7,48 x 2,71 x 0,74 inç.

USB 3.2 Gen 1 bağlantı noktası 2
Şekil Faktörü Kule
LED Göstergeler Güç, Durum, LAN, USB, HDD1-6
Düğmeler Güç, Sıfırla, USB Otomatik Kopyala
Ölçüler (YxGxD) 226,5 × 235 × 165 mm
Net Ağırlık 2,5 kg
Brüt Ağırlık 4,96 kg
Çalışma Sıcaklığı 0 - 40 °C (32°F - 104°F)
Depolama Sıcaklığı -20 - 70°C (-4°F - 158°F)
Bağıl Nem %5-95 bağıl nem, yoğuşmasız, yaş termometre sıcaklığı: 27°C (80.6°F)
Güç Kaynağı Ünitesi 120W
adaptör (12VDC), 100-240VAC
Fan 2 x 90 mm, 12 VDC
Sistem Uyarısı Zil
Kensington Güvenlik Yuvası
Standart Garanti 2


İşletim Sistemi QTS 5.2.8
Desteklenen İstemci İşletim Sistemleri
• Apple Mac OS 10.10 veya üzeri
• Ubuntu 14.04, CentOS 7, RHEL 6.6, SUSE 12 veya daha yeni Linux sürümleri
• IBM AIX 7, Solaris 10 veya daha yeni UNIX
• Microsoft Windows 7, 8, 10 ve 11
Daha fazlasını göster...

Desteklenen Tarayıcılar
• Apple Safari (en son sürüm)
• Google Chrome (en son sürüm)
• Microsoft Edge (en son sürüm)
• Mozilla Firefox (en son sürüm)

Desteklenen Diller Çince (Geleneksel ve Basitleştirilmiş), Çekçe, Danca, Felemenkçe, İngilizce, Fince, Fransızca, Almanca, Yunanca, Macarca, İtalyanca, Japonca, Korece, Norveççe, Lehçe, Portekizce (Brezilya), Romence, Rusça, İspanyolca, İsveççe, Tayca ve Türkçe
Depolama Havuzu
SED Depolama Havuzu
Maksimum Havuz Boyutu 308 TB
Maksimum depolama havuzu sayısı 128
Hacim Türü Kalın, İnce, Statik
Maksimum hacim boyutu 250 TB
Not: En az 4 GB RAM gereklidir.

Hacim sayısının maksimum değeri 128
Paylaşılan klasörün maksimum boyutu 250 TB
Paylaşılan klasör sayısının maksimum sayısı 512
JBOD Genişletme
VJBOD / VJBOD Cloud
iSCSI Hizmeti
Fiber Kanal Hizmeti
LUN Tipi Kalın, İnce
Dosya tabanlı iSCSI LUN
Blok tabanlı iSCSI LUN
Maksimum LUN boyutu 250 TB
Not: En az 4 GB RAM gereklidir.

Maksimum hedef sayısı LUN 128
LUN özelliği
• LUN Eşlemesi (LUN'lar iSCSI ve FC arasında taşınabilir)
• LUN Maskeleme
• WWPN Takma Adları İçe/Dışa Aktarma
• FC Liman Grubu
Daha fazlasını göster...

Otomatik Kademelendirme
En az 2 GB hafıza gerektirir.

RAID Tipi
• 8 yuvalı (ve daha fazlası): JBOD, Tekli, RAID 0, 1, 5, 6, 10, 50, 60
• 6 yuvalı: JBOD, Tekli, RAID 0, 1, 5, 6, 10, 50
• 4 yuvalı: JBOD, Tekli, RAID 0, 1, 5, 6, 10
• 2 yuvalı: JBOD, Tekli, RAID 0, 1

RAID Grubu
Veri güvenliğini, sistem kararlılığını ve depolama performansını sağlamak için, tek bir RAID grubu için maksimum sürücü sayısı artık 16'dır (RAID 5, RAID 6, RAID TP ve RAID 50 ile RAID 60'ın alt grupları için geçerlidir). Bununla birlikte, kullanıcılar RAID 50, RAID 60 veya RAID 10'u RAID yapılandırması olarak kullanarak, 16'dan fazla sürücü içeren büyük bir depolama havuzunda birden fazla RAID grubunu birleştirebilirler. Bu iyileştirme yalnızca yeni RAID gruplarına uygulanacaktır. Mevcut tüm RAID grupları ve depolama sistemleri etkilenmeyecektir.

RAID Seviyesi Geçişi
RAID Genişletme (Disk ekleyerek)
RAID Genişletme (daha büyük disklerle değiştirerek)
Depolama Havuzunun Genişletilmesi (RAID Grubu Eklenerek)
RAID Yedek Parçası Küresel, Yerel
RAID Senkronizasyonu/Yeniden Oluşturma/Temizleme
Dahili sürücü EXT4
Harici sürücü EXT3, EXT4, NTFS, FAT32, HFS+ ve exFAT (ARM modelleri için isteğe bağlı)
Not: Belirli modellerde exFAT kullanmak için Lisans Merkezi'nden exFAT ehliyeti satın almanız gerekmektedir.

Disk, Muhafaza Konumu
Disk SMART Tarama
Disk SMART Veri Taşıma
Ironwolf Sağlık Yönetimi
Güvenli Silme
SSD Trim
SSD Ömür Tahmini
Disk Dolaşımı
Disk Bekleme
Hacim Anlık Görüntüsü
LUN Anlık Görüntüsü
Maksimum Anlık Görüntü (Sistem Başına) NAS cihazınızın maksimum anlık görüntü sayısını kontrol edin.
Maksimum Anlık Görüntü (Hacim Başına / LUN) NAS cihazınızın maksimum anlık görüntü sayısını kontrol edin.
Minimum Anlık Görüntü Aralığı 5 dakika
Anlık Görüntü Saklama Politikası
Kendi Kendine Anlık Görüntü Kurtarma
Uygulama Anlık Görüntüsünden Oluştu
Anlık Görüntü Tam Klon
Anlık Görüntü Kopyası / Kasa
SSD salt okunur önbellek
SSD okuma-yazma önbelleği
SSD yalnızca yazma önbelleği
SSD Önbellek Maksimum Boyutu QNAP NAS cihazınızın önbellek kapasitesini ve RAM gereksinimlerini kontrol edin.
SSD Önbellek RAID 0, 1, 5, 6, 10
SSD profil oluşturma aracı
Harici Cihaz Yönetimi
Akıllı Telefon Montajı (MTP)
Harici RAID Aygıtı (QNAP vb.) Yönetimi (Harici Aygıt Modu)
Harici RAID Aygıtı (QNAP vb.) Yönetimi (NAS Modu)
Dosya Sunucusu
• Windows, Mac ve Linux/UNIX işletim sistemlerinde dosya paylaşımı
• Microsoft ağ iletişimi (CIFS/SMB)
• Apple ağ iletişimi (AFP)
• NFS sürüm 2/3/4/4.1 hizmetleri

FTP Sunucusu
• QuFTP
• FTP, SFTP ve TFTP protokolleri
• SSL/TLS üzerinden FTP (açık FTPS)
• FXP desteği

Maksimum FTP bağlantısı 1024
Dosya İstasyonu (Web)
Nesne Depolama
Yerel kullanıcı hesabı 4.096
Yerel grup hesabı 512
Etki alanı kullanıcı/grup hesabı 200.000
Alan Adı Güvenliği
Etki Alanı Denetleyicisi
Paylaşılan klasör izinleri
Gelişmiş klasör izinleri (AFP, CIFS/SMB, FTP ve File Station)
Windows ACL (CIFS/KOBİ)
Kullanıcı kotası
Grup kotası
Klasör kotası (Anlık görüntü paylaşılan klasör)
Ana klasör
Kaynak İzleyici
SNMP V2, V3
Ağ geri dönüşüm kutusu
• AFP, CIFS/SMB ve File Station kullanarak silinen dosyaları kurtarın.
• Otomatik temizleme ve dosya türü filtresi

Sistem Günlüğü ve Bildirim Merkezi Olay kaydı: Saniyede 3.000 olay
Akıllı Fan
Program açık/kapalı
İnternet protokolü IPv4, IPv6
Sanal Anahtar
Liman ana hattı (7 mod)
VLAN
DHCP Sunucusu
DDNS (Dinamik Alan Adı Hizmeti)
Otomatik engelleme özellikli ağ erişim koruması SSH, Telnet, HTTP(S), FTP, CIFS/SMB ve AFP
Güvenlik Danışmanı
Kötü Amaçlı Yazılım Temizleyici
FIPS 140-2 CAVP tarafından onaylanmış AES 256-bit Birim Şifrelemesi.
2 adımlı doğrulama
İzin Ver/Reddet Listesi
Erişim Koruması
Hizmet bağlama
Güvenlik Duvarı
vSphere Web İstemci Eklentisi
iSCSI için VMware vSphere VAAI
VMware vSphere VAAI for NAS
Windows ODX
Windows/VMware Anlık Görüntü Aracısı
HTTP/HTTPS Bağlantıları TLS 1.0/1.1/1.2/1.3
WebDAV bağlantısını destekler.
Sanal Sunucuları Destekler 32
Qsync
Not: En az 1 GB RAM gereklidir.

[Qsync] Yönetim Modu Kullanıcı özelleştirmesi, Merkez
[Qsync] Qsync istemcisinin desteklediği platformlar Windows, macOS, Ubuntu, Android ve iOS
[Qsync] Maksimum sürüm kontrol sayısı 64
HibritMontaj
Not: En az 1 GB RAM gereklidir.

[HybridMount] Dosya Bulut Ağ Geçidi Eşzamanlı Bağlantılar = 20 Yükleme ve 20 İndirme
[HybridMount] Ağ Sürücüsü Bağlantısı
[HybridMount] Ücretsiz bulut ağ geçidi oturumları 2
HBS (Hibrit Yedekleme Senkronizasyonu)
Not: En az 1 GB RAM gereklidir.

[HBS (Hibrit Yedekleme Senkronizasyonu)] NAS'tan NAS'a yedekleme
[HBS (Hibrit Yedekleme Senkronizasyonu)] Bulut Yedekleme
[HBS (Hibrit Yedekleme Senkronizasyonu)] Bulut Senkronizasyonu
[HBS (Hibrit Yedekleme Senkronizasyonu)] Çift Yönlü ve Aktif Senkronizasyon
[HBS (Hibrit Yedekleme Senkronizasyonu)] Apple Time Machine Yedeklemesi
[HBS (Hibrit Yedekleme Senkronizasyonu)] Harici sürücü yedeklemesi
[HBS (Hibrit Yedekleme Senkronizasyonu)] Maksimum yedekleme işi sayısı 400
Boxafe
Not: En az 4 GB RAM gereklidir.

[Boxafe] Office 365 Yedeklemesi
[Boxafe] Google Çalışma Alanı Yedeklemesi
[Boxafe] Tam metin arama
Qsirch
Not: Bu özellik, en az 2 GB belleğe sahip tüm QNAP NAS cihazları tarafından desteklenmektedir.

[Qsirch] Önizlemeleri Fotoğraflar, müzik, videolar, PDF'ler, Gmail ve diğerleri
[Qsirch] Mac Finder'ı Entegre Et
[Qsirch] Gelişmiş resim arama
[Qsirch] Arama filtreleri
QuMagie
Not: En az 1 GB RAM gereklidir.

[QuMagie] Fotoğraflara göz atın
[QuMagie] Sanal ve akıllı albümler
[QuMagie] Yapay zeka destekli fotoğraf yönetimi İnsanlar, şeyler, yerler ve diğerleri
Antivirüs (ücretsiz)
QVPN Hizmeti
Not: En az 1 GB RAM gereklidir.

[QVPN Hizmeti] Uzaktan Erişim PPTP, L2TP/IPSec, OpenVPN, QBelt (QNAP'e ait tescilli protokol)
[QVPN Hizmeti] Desteklenen yardımcı program ve mobil uygulama Windows, macOS, iOS ve Android
[QVPN Hizmeti] Desteklenen maksimum istemci sayısı 100
LDAP Sunucusu
YARIÇAP
SQL sunucusu
Lisans Merkezi
Multimedya Konsolu
Fotoğraf İstasyonu
Müzik İstasyonu
Video İstasyonu
İndirme İstasyonu
Notlar İstasyonu
Qfiling
Medya Akışı eklentisi
QmailAgent
QuWAN
DA Sürücü Analizcisi
Q'center
Not: Uygulama, Uygulama Merkezi'nde ve sanal cihaz pazarlarında (VMware vSphere ESXi ve Microsoft Hyper-V) mevcuttur.

Q'center Sunucusu
Q'center Temsilcisi
Q'center'a bağlanın
Konteyner İstasyonu
Not: En az 1 GB RAM gereklidir.

[Konteyner İstasyonu] Desteklenen tip LXC/LXD ve Docker
Not: LXD, Container Station 2.4 sürümünden sonra desteklenmektedir.

[Konteyner İstasyonu] Docker Hub Kayıt Defteri
[Konteyner İstasyonu] Konteyner ithalatı ve ihracatı
[Konteyner İstasyonu] Konsol modu
QVR Pro
Not: En az 4 GB RAM gereklidir. Desteklenen maksimum kanal sayısı NAS modeline, ağ yapılandırmasına ve kamera ayarlarına göre değişiklik gösterir. Daha fazla bilgi için ziyaret edin.https://www.qnap.com/go/qvr-nas-selector.

[QVR Pro] Kayıt Tekniği İndeks veritabanına dayalı
[QVR Pro] Lisans Türü Sürekli
[QVR Pro] Kullanıcı tanımlı tetikleyici olaylar
[QVR Pro] Meta Veriler
[QVR Pro] QVR Pro İstemcisi (Masaüstü) Windows, macOS ve QNAP HybridDesk Station
[QVR Pro] QVR Pro İstemcisi (Mobil) Android ve iOS
[QVR Pro] Kamera akışlarını kaydetme H.264
[QVR Pro] Ücretsiz dahili kamera kanalları 8
QVR Elite
Not: En az 1 GB RAM gereklidir. Desteklenen maksimum kanal sayısı NAS modeline, ağ yapılandırmasına ve kamera ayarlarına göre değişiklik gösterir. Daha fazla bilgi için ziyaret edin.https://www.qnap.com/go/qvr-nas-selector.

[QVR Elite] Kayıt Tekniği Standart MP4 dosyası tabanlı
[QVR Elite] Lisans Türü Abonelik tabanlı
[QVR Elite] Kullanıcı tanımlı tetikleyici olaylar
[QVR Elite] QVR Pro İstemcisi (Masaüstü) Windows, macOS ve QNAP HybridDesk Station
[QVR Elite] QVR Pro İstemcisi (Mobil) Android ve iOS
[QVR Elite] Kamera akışlarını kaydetme H.264
[QVR Elite] Ücretsiz dahili kamera kanalları 2
QVR Pro Müşterisi
[QVR Pro İstemcisi] Dinamik Görünüm Düzeni
[QVR Pro İstemcisi] Windows
[QVR Pro İstemcisi] Mac
[QVR Pro İstemcisi] Hibrit Masaüstü
[QVR Pro İstemcisi] iOS
[QVR Pro İstemcisi] Android
