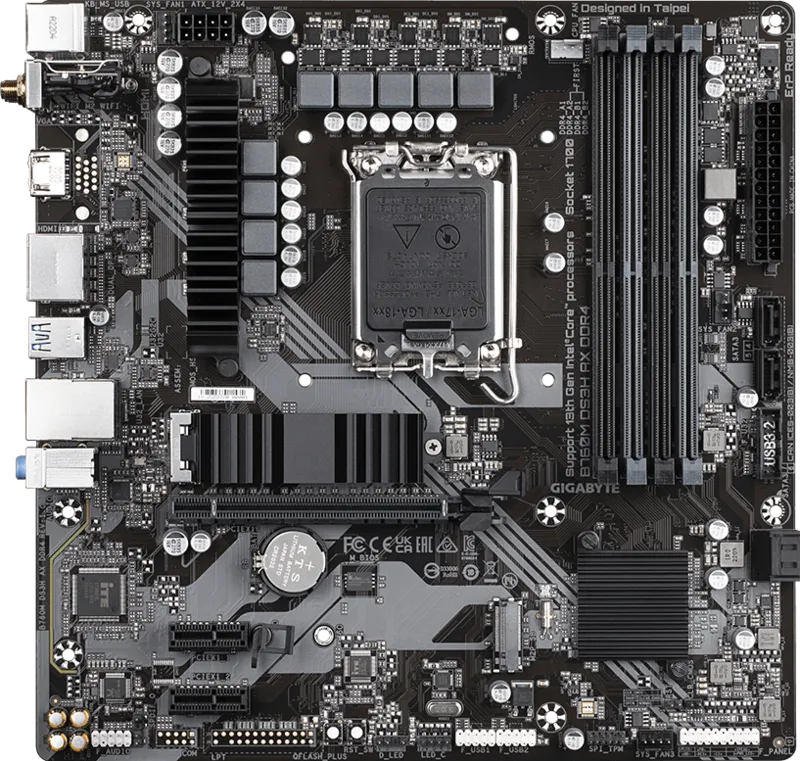

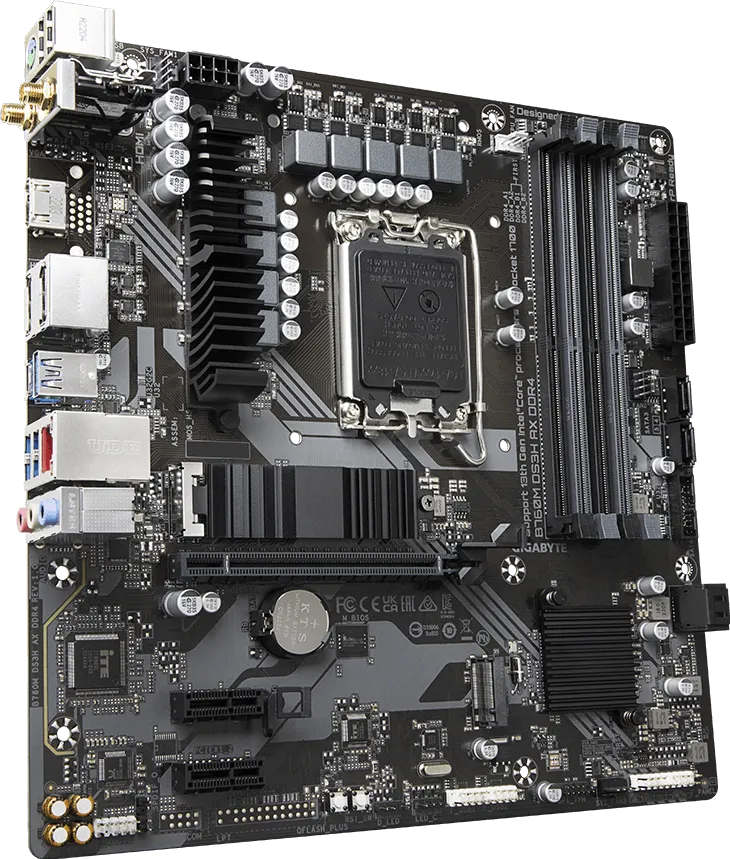

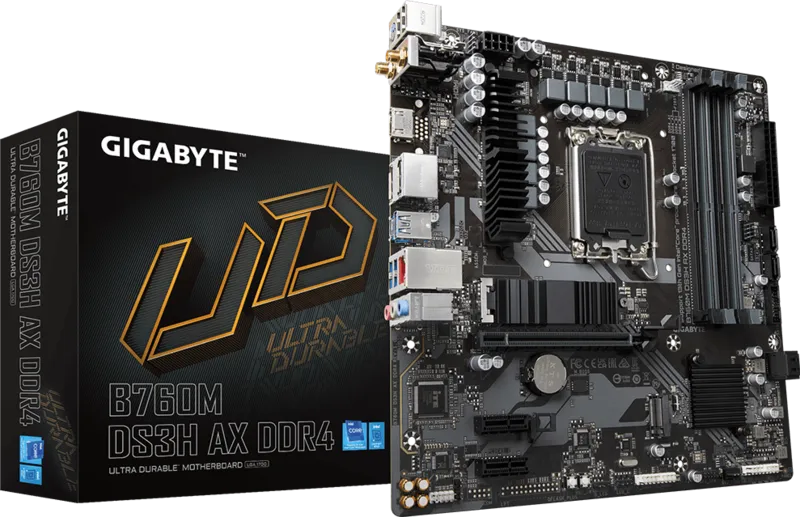

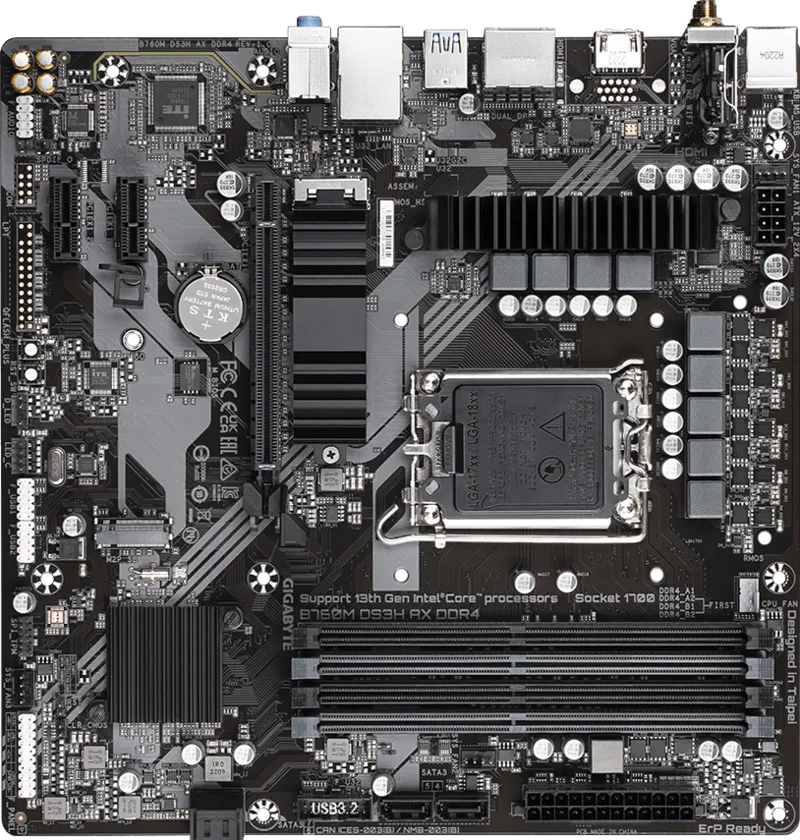

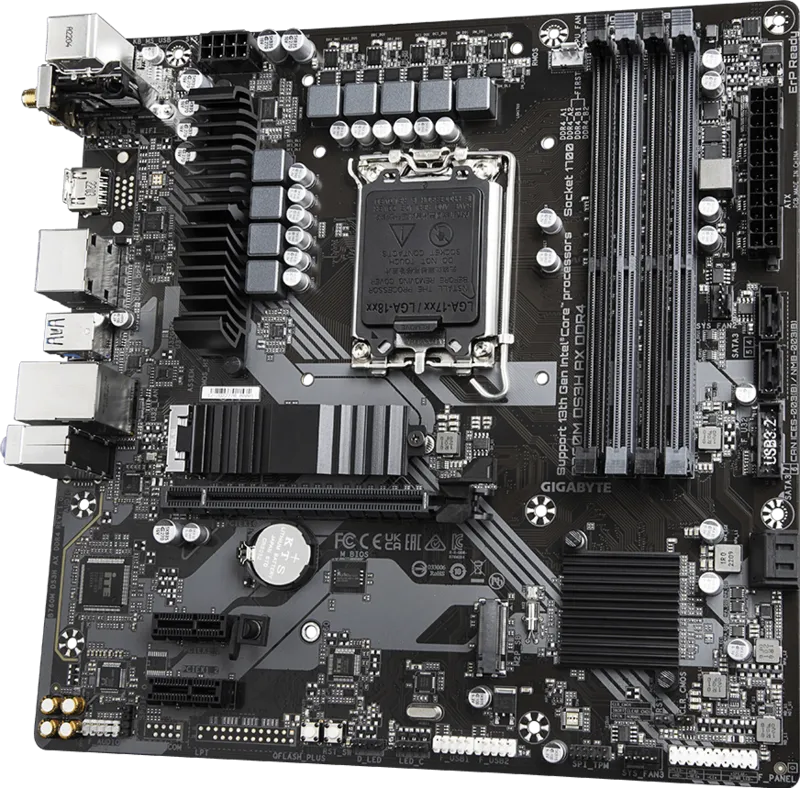

GIGABYTE B760M DS3H AX WIFI6E DDR4 HDMI TYPE-C DP PCIE 4.0 1700p mATX

İşlemci

• LGA1700 soketi: 14., 13. ve 12. Nesil Intel ® Core™, Pentium ® Gold ve Celeron ® işlemcileri destekler.
• L3 önbelleği işlemciye göre değişir.
Chipset

• Intel ® B760 Express Yonga Seti
Hafıza

• DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s bellek modülleri için destek.
• 4 adet DDR DIMM soketi, 128 GB'a kadar (tek DIMM ile 32 GB kapasite) sistem belleğini destekler.
• Çift kanallı bellek mimarisi
• ECC tamponsuz DIMM 1Rx8/2Rx8 bellek modülleri için destek (ECC olmayan modda çalışır)
• ECC desteği olmayan, tamponsuz DIMM 1Rx8/2Rx8/1Rx16 bellek modülleri için destek.
• Extreme Memory Profile (XMP) bellek modüllerine destek
Dahili Grafik Kartı
Entegre Grafik İşlemcisi - Intel ® HD Graphics desteği:

• 1 adet HDMI bağlantı noktası, maksimum 4096x2160@60 Hz çözünürlüğü destekler
* HDMI 2.1 sürümü ve HDCP 2.3 desteği.
** Yerel HDMI 2.1 TMDS uyumlu bağlantı noktalarını destekler.
• 1 x DisplayPort, 4096x2304@60 Hz maksimum çözünürlüğü destekler
* DisplayPort 1.2 sürümü ve HDCP 2.3 desteği
• 1 adet DisplayPort bağlantı noktası, 4096x2304@60 Hz maksimum çözünürlüğü destekler
* DisplayPort 1.2 sürümünü destekler.
(Grafik özellikleri, işlemci desteğine bağlı olarak değişiklik gösterebilir.)
Aynı anda üç ekrana kadar destek.
Ses

• Realtek ® Ses CODEC'i
• Yüksek Çözünürlüklü Ses
• 2/4/5.1/7.1 kanallı
* Ses yazılımını kullanarak bir ses jakının işlevselliğini değiştirebilirsiniz. 7.1 kanallı sesi yapılandırmak için ses ayarlarına erişmek üzere ses yazılımına gidin.
• S/PDIF Çıkışı Desteği
LAN

• Realtek ® 2.5GbE LAN çipi (2.5 Gbps/1 Gbps/100 Mbps)
Kablosuz İletişim modülü
AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.0 için)

• WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz taşıyıcı frekans bantlarını destekler.
• BLUETOOTH 5.2
• 11ax 80MHz kablosuz standardını ve 1,2 Gbps'ye kadar veri hızını destekler.
Intel ® Wi-Fi 6E AX210 (PCB rev. 1.1 için)

• WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz taşıyıcı frekans bantlarını destekler.
• BLUETOOTH 5.3
• 11ax 160MHz kablosuz standardını ve 2,4 Gbps'ye kadar veri hızını destekler.
Intel ® Wi-Fi 6E AX211 (PCB rev. 1.2 için)

• WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz taşıyıcı frekans bantlarını destekler.
• BLUETOOTH 5.3
• 11ax 160MHz kablosuz standardını ve 2,4 Gbps'ye kadar veri hızını destekler.
Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.3 için)

• WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz taşıyıcı frekans bantlarını destekler.
• BLUETOOTH 5.3
• 11ax 160MHz kablosuz standardını ve 2,4 Gbps'ye kadar veri hızını destekler.
(Gerçek veri aktarım hızı, ortam ve ekipmana bağlı olarak değişebilir.)
Genişleme Yuvaları
İŞLEMCİ:

• 1 adet PCI Express x16 yuvası, PCIe 4.0'ı destekler ve x16 hızında çalışır.
* PCIEX16 yuvası yalnızca bir ekran kartını veya bir NVMe SSD'yi destekleyebilir.
Çipset:

• 2 adet PCI Express x1 yuvası, PCIe 3.0'ı destekler ve x1 hızında çalışır.
Depolama Arayüzü
İŞLEMCİ:

• 1 x M.2 konektörü (Soket 3, M anahtarı, tip 2280 PCIe 4.0 x4/x2 SSD desteği) (M2A_CPU)
Çipset:

• 1 x M.2 konektörü (Soket 3, M anahtarı, tip 2280 PCIe 4.0 x4/x2 SSD desteği) (M2P_SB)
• 4 x SATA 6Gb/s konektörü
SATA depolama aygıtları için RAID 0, RAID 1, RAID 5 ve RAID 10 desteği.
USB
Çipset:

• Arka panelde, USB 3.2 Gen 2 desteğine sahip 1 adet USB Type-C ® bağlantı noktası bulunmaktadır.
• 5 adet USB 3.2 Gen 1 bağlantı noktası (arka panelde 3 bağlantı noktası, dahili USB başlığı üzerinden erişilebilen 2 bağlantı noktası)
• Arka panelde 2 adet USB 2.0/1.1 bağlantı noktası bulunmaktadır.
Çipset + 2 USB 2.0 Hub:

• Dahili USB başlıkları aracılığıyla 4 adet USB 2.0/1.1 bağlantı noktası mevcuttur.
Dahili G/Ç Konnektörleri

• 1 adet 24 pinli ATX ana güç konektörü
• 1 adet 8 pinli ATX 12V güç konektörü
• 1 adet CPU fan başlığı
• 3 x sistem fan başlığı
• 1 adet adreslenebilir LED şerit başlığı
• 1 x RGB LED şerit başlığı
• 2 x M.2 Soket 3 konektör
• 4 x SATA 6Gb/s konektörü
• 1 x ön panel başlığı
• 1 adet ön panel ses bağlantı başlığı
• 1 adet USB 3.2 Gen 1 bağlantı noktası
• 2 x USB 2.0/1.1 başlığı
• 1 x Güvenilir Platform Modülü başlığı (Yalnızca GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 modülü için)
• 1 x S/PDIF Çıkış başlığı
• 1 x Q-Flash Plus düğmesi
• 1 adet sıfırlama düğmesi
• 1 adet sıfırlama jumper'ı
• 1 x CMOS temizleme jumper'ı

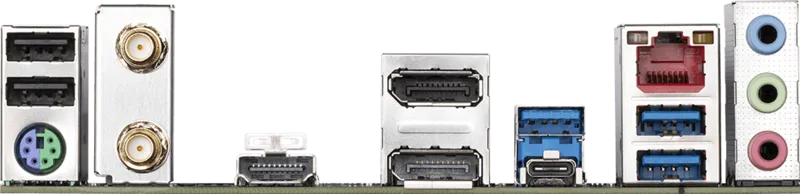

Arka Panel Bağlantı Noktaları

• 2 adet USB 2.0/1.1 bağlantı noktası
• 1 adet PS/2 klavye/fare bağlantı noktası
• 2 x SMA anten konektörü (2T2R)
• 1 x HDMI bağlantı noktası
• 2 x DisplayPort
• 3 adet USB 3.2 Gen 1 bağlantı noktası
• 1 adet USB Type-C ® bağlantı noktası, USB 3.2 Gen 2 desteğiyle.
• 1 x RJ-45 bağlantı noktası
• 3 adet ses girişi
G/Ç Denetleyicisi

• iTE ® G/Ç Kontrol Çipi
Donanım İzleme

• Gerilim tespiti
• Sıcaklık tespiti
• Fan hızı algılama
• Su soğutma akış hızı tespiti
• Fan arıza uyarısı
• Fan hızı kontrolü
* Fan hızı kontrolü fonksiyonunun desteklenip desteklenmeyeceği, takacağınız soğutucuya bağlıdır.
BIOS

• 1 x 128 Mbit flaş bellek
• Lisanslı AMI UEFI BIOS kullanımı
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Benzersiz Özellikler

• GIGABYTE Kontrol Merkezi (GCC) desteği
* GCC'de bulunan uygulamalar anakart modeline göre değişiklik gösterebilir. Her uygulamanın desteklenen işlevleri de anakart özelliklerine bağlı olarak değişebilir.
• Q-Flash desteği
• Q-Flash Plus desteği
Paket Halindeki Yazılım

• Norton ® İnternet Güvenliği (OEM sürümü)
• LAN bant genişliği yönetim yazılımı
İşletim Sistemi

• Windows 11 64-bit desteği
• Windows 10 64-bit desteği
Şekil Faktörü

• Mikro ATX Form Faktörü; 24,4 cm x 24,4 cm
